Общее впечатление и структура

CRUMB Circuit Simulator - это не игра в привычном понимании, а интерактивная песочница для сборки и симуляции электронных схем. Здесь нет линейного сюжета, персонажей, диалогов или концовки. Весь «сюжет» - это последовательность из примерно 30 встроенных уроков-заданий, которые условно делятся на три этапа: базовые элементы (резисторы, светодиоды, батарейки), логические микросхемы (И, ИЛИ, НЕ, триггеры) и простые вычислительные устройства (сумматоры, счётчики, регистры). Финала как такового нет - после последнего урока вы просто получаете доступ ко всем компонентам и продолжаете собирать что угодно вручную.

Что конкретно происходит по ходу прохождения

Вы начинаете с пустого стола и одной батарейки. Первые задания заставляют соединить батарейку, резистор и светодиод, чтобы он загорелся. Дальше добавляются переключатели, конденсаторы, катушки индуктивности. К середине обучения появляются логические вентили: вам показывают, как из двух входов и одного выхода собрать полусумматор, затем полный сумматор. Ближе к концу вы собираете 4-битный сумматор, D-триггер, регистр сдвига и простейший счётчик. Никаких текстовых пояснений «что делать дальше» в явном виде нет - только схема-образец и подсветка правильных/неправильных соединений. Ошибки не наказываются, но схема не работает, пока не будет собрана корректно.

Места, которые вызывают сложности, и советы по прохождению

• Полярность светодиода и электролитического конденсатора. В симуляторе анод/катод и плюс/минус имеют значение. Если светодиод не горит, а конденсатор не заряжается - проверьте, не перевёрнуты ли они. Совет: у светодиода длинная нога - анод, у электролита полосатая сторона - минус.
• Соединение проводов «накрест». Визуально провода могут пересекаться, но не соединяться, если вы не поставили точку контакта. Совет: всегда ставьте явную точку в месте, где два провода должны быть одним узлом. Автосоединения в CRUMB нет.
• Логические вентили с инвертированным выходом (NAND, NOR). На схемах-образцах маленький кружок на выходе легко не заметить. Совет: если схема ведёт себя «наоборот» - проверьте, не взяли ли вы NAND вместо AND.
• Сборка полного сумматора на 4 бита. Главная ошибка - перепутать порядок битов при соединении входов A и B. Совет: подписывайте входы мысленно как A0, A1, A2, A3 и B0, B1, B2, B3 и соединяйте одноимённые разряды, а перенос с выхода младшего сумматора подавайте на вход следующего.
• Триггеры и защёлки. В CRUMB нет тактового генератора по умолчанию - его нужно собрать самому из реле или логических элементов с обратной связью. Совет: начните с RS-триггера на двух NOR-вентилях, подайте вручную сигналы S и R, убедитесь, что состояние запоминается, и только потом добавляйте тактирование.
• Большие схемы и производительность. После 100+ компонентов симуляция начинает идти рывками. Совет: разбивайте схему на подсхемы (CRUMB позволяет сохранять группы элементов как пользовательские блоки) и тестируйте по частям.
• Отсутствие подсказок внутри урока. Если вы застряли, единственный способ - открыть вкладку с примером и попиксельно сравнить соединения. Совет: используйте режим паузы и приближение колесом мыши, чтобы увидеть, куда именно идёт каждый провод.

Для кого это и для кого нет

Если вы хотите пройти игру с сюжетом, диалогами и финальными титрами - здесь этого нет. Если вы хотите понять, как работают логические элементы, триггеры и сумматоры, на практике, без паяльника и без риска сжечь детали - это рабочий инструмент. Обучение построено на методе «повтори схему и пойми, почему она работает». После прохождения всех уроков вы сможете собрать собственный 4-битный калькулятор или простой автомат на конечных состояниях.

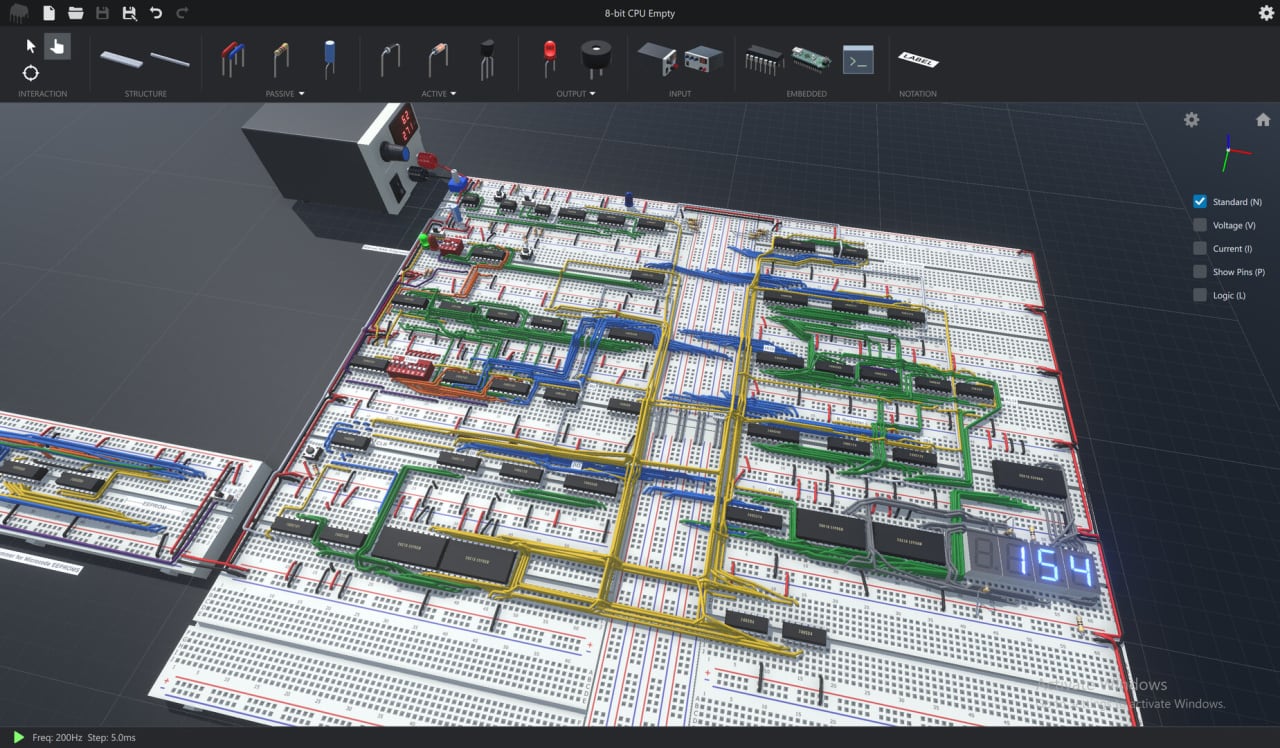

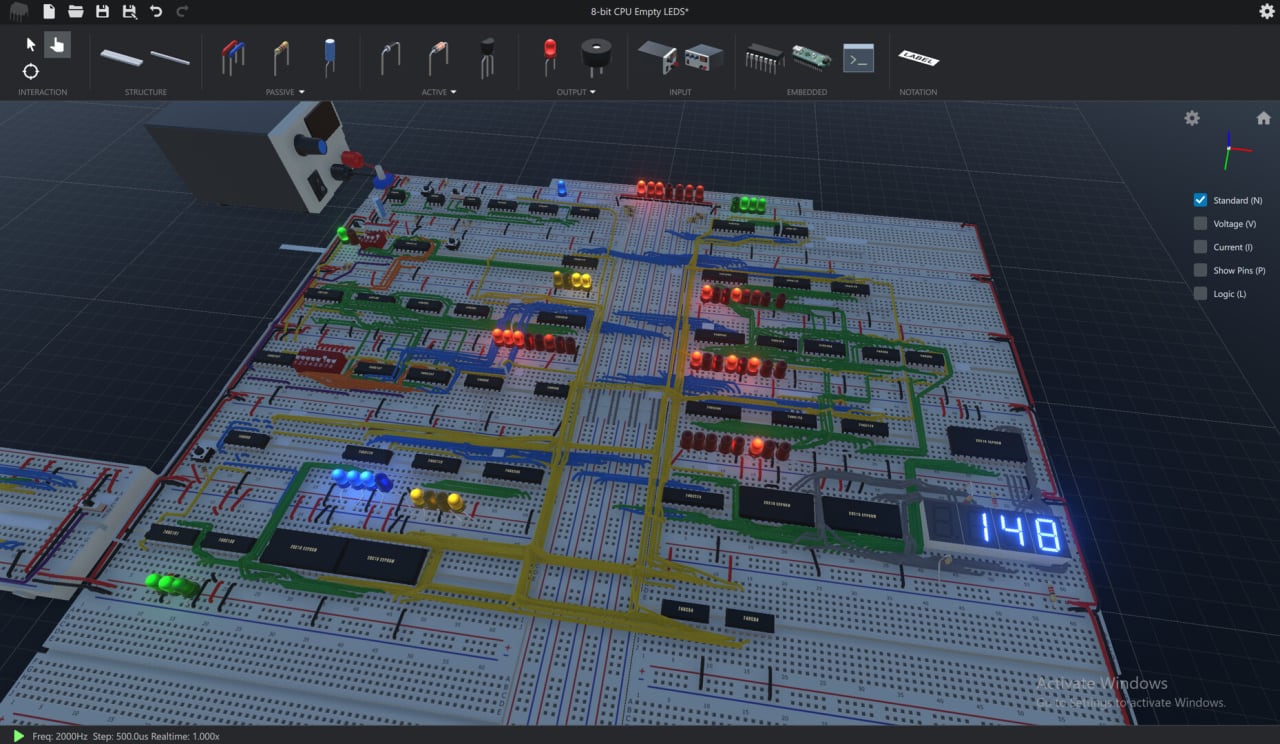

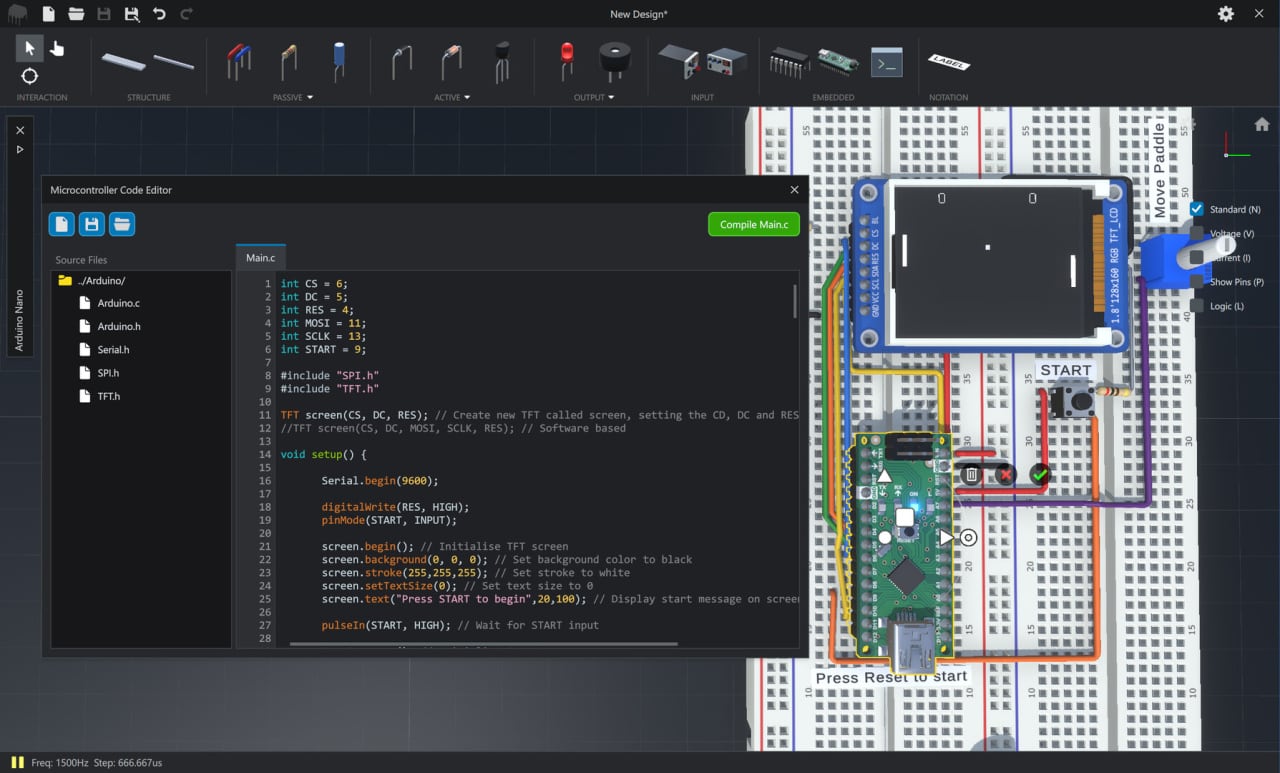

Скриншоты:
